13 avril 2009

Stick arcade : mon premier mod

Afin de préparer dignement la venue de Street Fighter 4 sur nos PC adorés, j'ai décidé de me munir d'un stick arcade digne de ce nom. J'ai d'abord hésité à acheter un bon stick tout fait digne de ce nom, comme un Hori ou pour pourquoi pas un Madcatz :) Mais j'avais un peu peur d'être déçu, et c'est sacrément cher ces machins ! En plus j'ai pas mal cherché sur les forums d'arcade quel pouvait bien être le stick ultime pour un prix décent, et finalement je me rend compte que beaucoup de gens en font eux même... alors pourquoi pas moi ?

Après pas mal de recherche, je me suis donc lancé à partir de ce tutorial : Modder un stick arcade Mayflash

Achat des composants

Le stick Mayflash me parait être un des meilleurs choix possible comme base. Tout d'abord c'est surement le stick le moins cher du marché, la forme est correcte, il est compatible PS2, PS3 et PC en USB sans aucune installation. Il dispose d'un bon nombre de boutons : 8 boutons qui conviennent tout aussi bien à une disposition Neo-Geo qu'à un Street Fighter et petit bonus il dispose d'une fonction tir automatique.

Hélas il n'est pas si facile à trouver en france... J'ai fais un petit comparatif des prix :

BoutiquePrix du stickFrais de portsTotal
Captain PC (france)568.7064.70
Console shop (USA)27.9624.2252.18
Play Asia (chine)23.7039.1562.85
Mayflash (hollande)29.951948.95

Comme on peut le voir, le stick à la base coute dans les 25 euros... mais les frais de ports font mal... J'ai voulu le commander sur le site officiel de Mayflash, mais hélas ils étaient en rupture. Je n'ai pas voulu attendre et je l'ai finalement commandé sur Console Shop, j'ai reçu le stick au bout d'environ 1 semaine.

Pour les boutons / stick de remplacement, j'ai suivi strictement le guide de Chupon (au moins j'étais sur que ça rentrerait) et j'ai acheté 8 boutons OBSF-30 et 1 stick JLF-TP le tout chez Starcab donc livré très rapidement. Le prix : une 40aine d'euros, frais de ports compris.

Le montage

On a monté tout ça avec mon paternel, sans trop suivre le guide finalement, en essayant de faire pour le mieux.

Pour les boutons les trous ont été aggrandis à la lime pour qu'ils fassent environ 3cm. Ensuite les boutons rentrent tout seuls. On a décider de souder directement les fils aux boutons, je ne pense pas les changer de si tôt... Les masses ont été soudés en série, ça fait moins de fils, et j'ai modifié un peu l'ordre des boutons pour qu'ils soient directement bien placés pour Street Fighter 4 sur PS3.

Pour le stick, il se fixe assez facilement, juste les vis qui sont trop longues, elles ont été coupées à la pince. Pour les fils, on les a relié directement au contacteur 5 broches du stick, la galère à surtout été de trouver la logique dans les branchements. En fait les fils rouge d'origine correspondent aux masses, sauf pour la première direction... Super logique. Au final on a branché la première masse au stick, et on a testé au cas par cas pour brancher les 4 directions. On peut voir le branchement final sur la photo ci dessous :

L'intérieur du stick

Au final quelques heures de boulot, mais la différence de qualité est flagrante au final, et je ne regrète pas. Le seul truc que je risque de changer c'est le guide, je ne suis pas trop fan du guide carré, si je ne m'y fait pas, je prendrais un guide octogonal... mais bon, détail ! Pour la déco, ça m'a soulé, je n'en ai pas fait, au final c'est quand même pour jouer, pas pour décorer :)

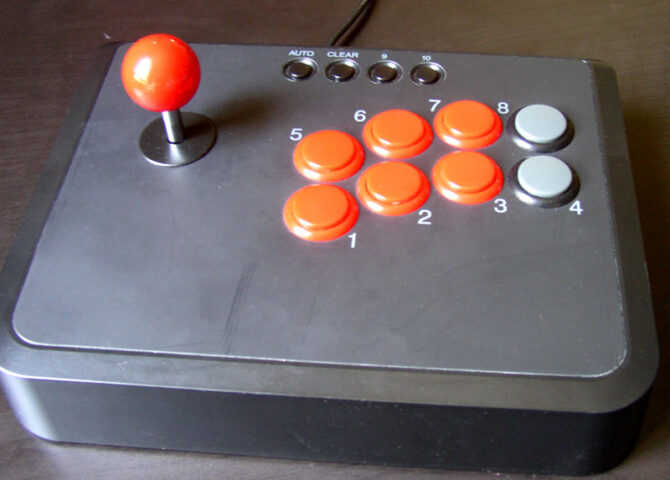

Le résultat final malgré tout :

Stick apercu

Bon, maintenant plus qu'à s'entrainer. Haddoken !

11 commentaires pour “Stick arcade : mon premier mod

  1. crobz dit :

    Enfin !!! j'ai attendu tout ce weekend pour lire cet article ... et franchement je suis pas décu ... Ca me tente bien de me faire un stick comme ca ... la bouzin t'as couté combien en tout ? une centaine d'€ ?

  2. Skritz dit :

    Oui, un peu moins de 100 euros

  3. Greeny dit :

    Bonjour, j'ai vraiiiiiiiiment envie de faire pareil pour l'arrivée de SF4 sur PC bientot, et en attendant pour botter les fesses d'un pote quand je vais jouer chez lui sur PS3. Ma question est simple : j'ai lu je n'sais plus où que ce stick quand il est branché sur PC induit un léger lag. Est-ce que tu peux confirmer ou infirmer tout ça ? Merci :)

  4. Skritz dit :

    Salut Greeny
    Je n'ai pas pas vu de soucis à ce niveau la, le stick semble réactif aussi bien sur PC que sur Console. En tout cas si il y en a je n'ai pas remarqué.

    Sinon pour faire un retour depuis ce post : je commence à avoir quelques heures de Street Fighter 4 et la maniabilité au stick est un vrai bonheur par rapport au pad de la PS3 ( et fini les ampoules au pouce), les 360 sortent tout seul avec Zangief ^^

  5. Skritz dit :

    Et au fait, j'ai vu l'autre jour une offre qui semble intéressante : le stick Mayflash dans un boutique en France ( sersys.com - Joystick arcade ) pour 40€ environ, ce qui doit revenir à en gros 48 euros avec les frais de ports.

    A voir, je ne connais pas cette boutique, mais niveau prix c'est une bonne affaire.

  6. heracles038 dit :

    Salut Skritz,
    très bon tuto..
    J'ai vu que tu as réussi à utiliser le port 5 branches du stick sanwa pour le connecter aux 4 ports du pcb du mayflash. J'ai fais la même chose mais ça ne marche pas. pourais tu m'indiquer quels ports doivent etre connectés ensembles. Merci

  7. heracles038 dit :

    au fait pour le site sersys.com, je l'ai testé et il est très bien...

  8. Skritz dit :

    Salut Heracles

    Alors pour le port, le mieux c'est de faire quelques tests. N'oublies pas qu'il faut brancher 1 masse du PCB à la masse du stick. Après il faut juste trouver dans quel ordre brancher les fils.

    J'ai mis à jour la photo, pour qu'on voit mieux quel fil va ou si ça peut aider.
    Par contre je ne suis pas certain à 100% que ce soit branché exactement pareil sur tous les sticks, la couleur des fils peut éventuellement varié.

  9. djems dit :

    Bonjour,
    Tout d'abord merci pour ce tuto qui est bien complet et intéressant :)

    Alors,
    Pour éviter les confusions, j'aimerai savoir quelque chose svp :p
    Admettons que je suive ce tuto et que je mod ce stick, une fois le travail achevé, je pourrai jouer en passant de ps2 a ps3 sans avoir de manip a faire ? ou alors devrai je réouvrir la boite pour modifier les réglages a chaque fois que je veux changer de console svp ?
    Merci d'avance

  10. Skritz dit :

    Bonjour

    La modification ne touche pas au circuit électronique ni aux prises, il fonctionnera comme le stick neuf.
    Concernant le stick que j'ai utilisé (le mayflash), il dispose d'une prise compatible PS2 et d'une prise USB compatible PC et PS3. Par contre de mémoire (je n'ai testé qu'une fois au début) les boutons ne sont pas les mêmes pour PS2 et PS3, ce qui est un peu étrange.

  11. djems dit :

    Bonjour,

    Merci bien pour la réponse, donc si je comprends bien je pourrai toujours l'utiliser sur ma ps2 et ma ps3 par contre je devrais m'habituer aux touches qui sont disposées différemment sur ps2 et sur ps3?

    C'est gentil.
